Modul CAVm2: Fotomontasje oppgave

 I denne modulen er det Photoshop som står i sentrum.

Bilder som man renderer  ut fra autocad er ikke helt optimale, men ved å bruke photoshop i etterkant kan man endre en god del for å oppnå et bedre sluttresultat.

Modulen har inneholdt:

• Forbedring av lys/kontrast
• Gjøre materialer mer "levende" og naturlig.
• Sette inn forskjellige elementer i bilde(mennesker, dyr, trær) med skygge.
• Hvordan lage alphamasker
• Hvordan lage bumpmaps.
• Forskjellige filtere og hva de gjør med bilde.

OPPGAVEDAGER:

I hver Modul er lagt inn en eller flere oppgavedager. I denne modulen var det to oppgave dager.
Den første dagen skulle vi søke på google og finne:

• 1 bakgrunnsbilde
• 1 bilde av en vegg med murstein, stein eller trepanel som skal gjøres sømløse og normaliseres+bumpmap.
• 1 bilde av asfalt/grus eller gress som skal gjøres sømløse og normaliseres+bumpmap.
• 1 bilde av et tre eller en plante som man skal bruke til å lage en foilage av.
• 1 bilde av et dyr eller menneske som man skal lage foilage av.

Den andre dagen skulle man bruke bildene fra Oppgavedag 1 til å lage en fotomontasje i Photoshop.

Veggtekstur

Gresstekstur

Landskap

Tre

Alphamasken til treet.

Hund

Renderbilde fra AutoCad. Huset var ferdiglaget, så jeg la bare på vegg-og gressteksturer og stilte inn lyset.

Sluttresultat.

Dette er første gang jeg noensinne har brukt Photoshop, så jeg er ganske fornøyd med hvordan resultatet ble.

Tidsbruk: 7 timer.

CAVm1. Rendring, lys, materialer.

Innholdet i denne modulen var helt nytt for meg. Det har vært mye lærerikt, men også tildels frustrerende når ting ikke blir som man vil. Har hørt at AutoCAD ikke er det optimale programmet å bruke for å lage realististke 3D tegninger, men er bra for å lære seg det grunnleggende. Det er godt å høre.

Innleveringsoppgaven denne gang gikk ut på å lage en enkel og grei 3D model av ei hytte med rominndeling og en enkel innredning.Alt på ut- og innside skulle tildeles en materialoverflate. Oppgaven skulle også dokumenteres med bilder fra prossessen.

DAG 1: Modellering

 Jeg har tenkt å ta utgangspunkt i min families lille fjellhytte. Enkelt å forholde seg til, da jeg vet hvordan den ser ut.
  Husket ikke helt målene, men fikk etterhvert enn vis formening om hvor stor hytta var. Etter litt tenking og planlegging begynte jeg å tegne.

Utvendig vegg og tak

Rominndeling

Utsparinger for vinduer og dører. Har også juster litt på rominndelingen og satt inn pipe.

DAG 2: Vinduer, dører, innredning

, renderbilder.

I dag har jeg fått gjort en god del. Dørene hadde jeg laget fra før av i en annen modul, så jeg importerte den inn som en Block i tegningen. Det samme gjorde jeg med stolene og bordet. Sofaen lastet jeg ned fra Autodesk SEEK. Kjøkkenskapene, sengene og vinduene tegnet jeg i dag.
         Så la jeg til materialer, satt opp lys på innsiden og skrudde på "sola" på utsiden. Tilslutt rendret jeg ut noen bilder fra utsiden og innsiden av hytta.

Vinduer, dører og noe av innredningen er på plass.

Komplett innredning.

Utsiden før rendring.

Utsiden etter rendring og riktig lys

Stuen/kjøkken

Soverom

        DAG 3: Layout, riss og animasjon.

Det første jeg gjorde idag var å legge renderbildene mine på en layout. Etter det skulle jeg bruke Solview og soldraw kommadoen til å lage plan-, snitt- og fasadetegning av hytta. Dette gikk ikke helt som planlagt og det ble mye frem og tilbake før jeg fikk det sånn nogenlunde til(er ikke helt fornøyd selv). Det var lettere første gang jeg brukte kommandoen, men da på et enkelt 3d objekt.
          Tilslutt laget jeg en kjapp animasjonsvideo, den gikk det bedre med når jeg først fikk til riktig lyssetting. Og det tok ca. 2 timer å rendre den. Så var det bare å gjøre alt klart til innsending av oppgaven.

Plant-,snitt- og fasade.

Den hvite streken som går rundt huset er veien kameraet i animasjonsvideon følger, med fokuspunkt i midten av huset.

Modul CADm6, Gjenbruk og Samarbeid

Denne modulen handlet om samarbeid i team og gjenbruk av modeller/ tegninger. Jeg har lært litt om mulighetene med å importere tegninger og deler av tegninger, linke innhold slik at flere kan jobbe sammen i et prosjekt og ulike publiseringsverktøy.

Jeg hadde to valg når det gjaldt innleveringsoppgaven. Jeg kunne velge å modellere et multiverktøy, ved å lage alle delene først for å så å importere alt inn i en tegning og sette det sammen.

Eller så kunne jeg velge en arkitektoppgave. Da skulle man ta utgangspunkt i en gammel håndtegnet plantegning som man fikk tildelt og fornye den.

Jeg valgte arkitektoppgaven. Det første jeg begynte med var å lage meg en tilpasset workspace/template i Autocad. Der laget jeg ferdig dører, vinduer, kjøkken- og baderomsinnredning som blocker. Itillegg skulle hver block ha attributter(leverandør, bestillingsnummer, høyde, bredde). Etter alt forarbeide var ferdig, tegnet jeg det den nye plantegningen med yttervegger, innervegger og utsparinger til vinduer og dører.

Når det var ferdig var det bare å bruke de ferdige blockene jeg hadde laget fra før og sette inn dører, vinduer, kjøkken, bad osv.

Håndtegninga

Hovedmål utvendig

Detaljmål innvendig

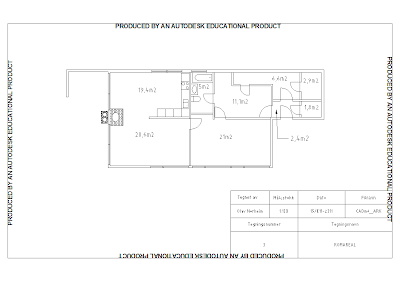

Romareal

Liste over vinduer, dører og fast inventar.

 Etter jeg hadde levert fikk jeg en endrings oppgave. Da skulle jeg endre alle innvendige dører så åpningen ble tilpasset rullestolbrukere(990mm).

CADm5, 3D Modellering

I de siste 2 ukene har vi gått mer inn på forskjellige måter å modellere og endre et 3D objekt på i AutoCAD. Vi har også lært hvordan man lager riss-og snitt tegninger utfra en 3D modell, for å så gjøre det hele klart til utskrift.

Innleveringsoppgaven denne gang tok utgangspunkt oppgaven fra CADm3, og gikk ut på å lage

• 1 model av rør-delen
  (Layout med 3 riss, målsatt pluss ISO, inkl. ramme og tittelfelt)

• 1 model av dekslet
  (Layout med 3 riss, sideriss som snitt, ellers som over)
• 1 sammenstilling av alt i samsvar med bildet under.
  ( Layout som ISO med piler og stykkliste, inkl. ramme og tittelfelt)
• 1 DWF med alle Layout'er, tegninger i svart-hvit (iso kan være farget) pluss modellene i 3D!

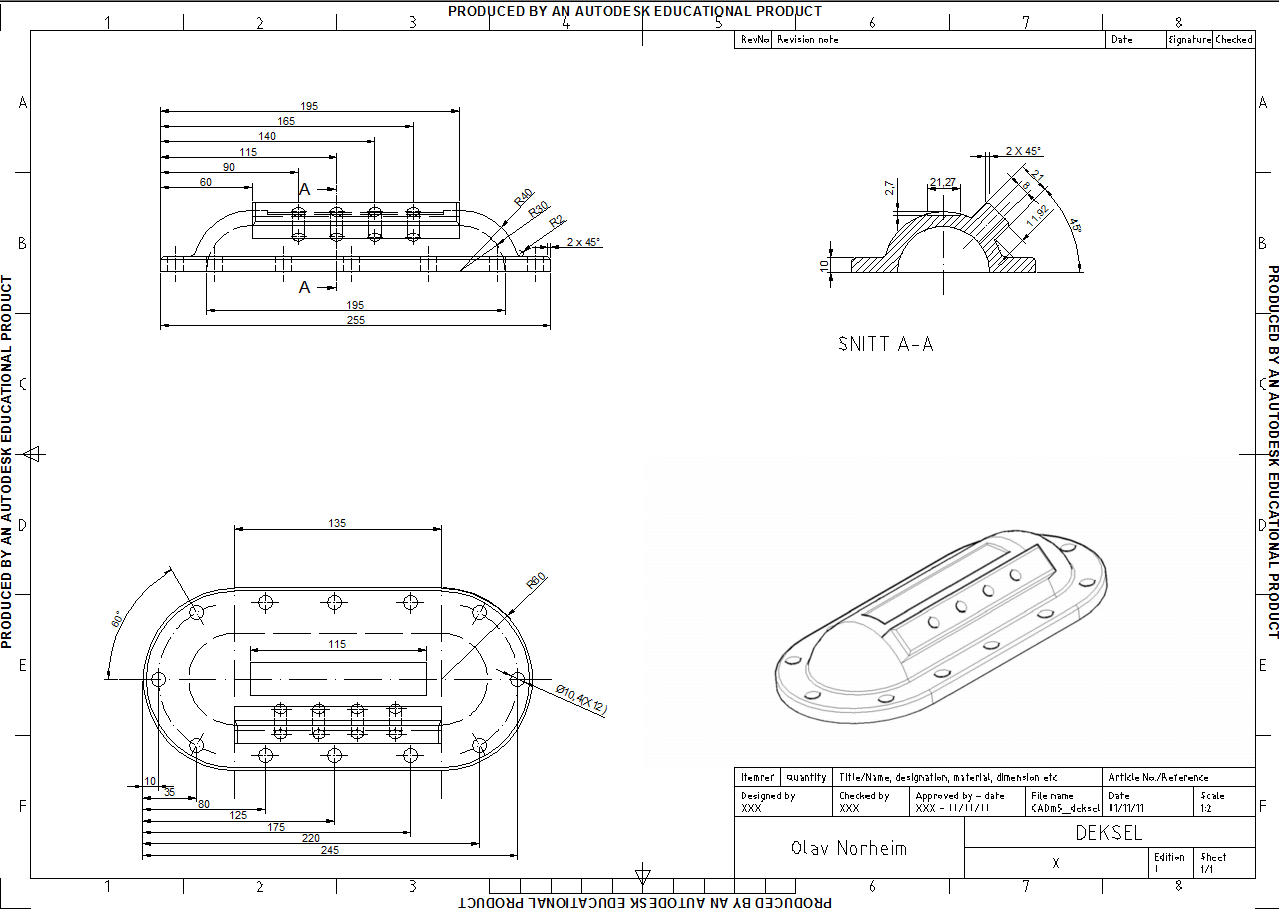

Deksel: 2 riss, 1 sidesnitt og Iso-frmestilling.

Rør:3 riss og iso-fremstilling

Sammenstilling av rør deler+stykkliste

3D modell av rørdeler.



Modul CADm4. Grunnleggende 3D

I denne modulen har jeg lært det mest grunnleggende innen 3D. Det sies at AutoCAD ikke er helt optimalt for 3D bruk, men er mer enn god nok i starten for å lære seg konseptet. Tidsbruk: ca. 30 timer.

Leksjonene har inneholdt forskjellige måter å gå frem på for å lage en 3D modell, kamera/projeksonsmetoder, endring av 3D modell, 3D innstillinger, sette et objekt inn i Google Earth og oppgaver som gikk ut på å tegne div. 3D modeller.

Innleveringsoppgaven gikk ut på å modellere komfyren fra Modul CADm1, for å så sette den inn i et hus som skulle plasseres i Google Earth. Huset skulle også inneholde noen skap, bord og stoler.

3D modell

3D modell av komfyren.

Forslag til husbygging i Frognerparken i Oslo.

Modul CADm3

I dag fikk jeg godkjent innleveringsoppgaven til Modul CADm3. Gjennom de siste 2 ukene (45 timer) har jeg jobbet med oppgaver og leksjoner som har lagt mest vekt på riktig målsetting, rissoppsett og linje- og teksttyper etter Norske- og Internationale standarder.

Hovedoppgaven gikk ut på hente ut mål fra en 3D tegning av et rør med deksel og lage 3 riss til hver av delene. Her skulle senterlinjer, skjultelinjer, linje- og tekststørrelser og målsetting være komplett. Itillegg skulle det følge med en sammenstillings modell med detaljriss og stykkliste. Tidsbruk på innleveringsoppgave: 13,5 timer.

3D modellen som jeg hentet ut mål fra ved hjelp av Design Review.

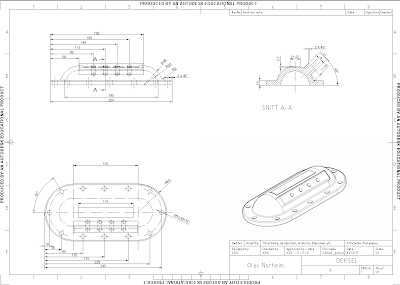

Deksel  3 riss(front,top- og sidesnitt)

Rør i 3 snitt(front,top- og sideriss)

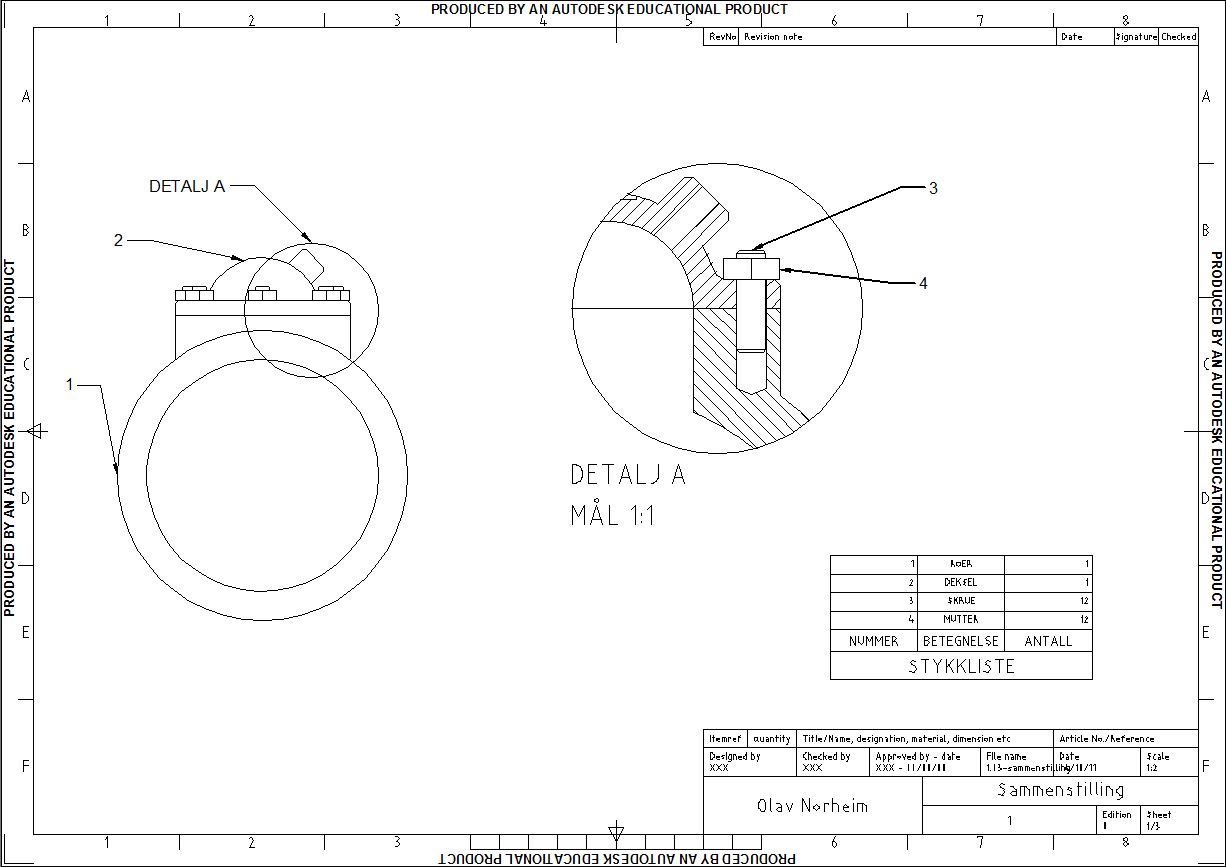

Sammenstilling med detaljsnitt.

Modul CADm2

I 1,5(ca.40 timer) uke har jeg jobbet med modul 2. Den inneholdt øvelser og leksjoner innen:
-Endring av objekter
-Valg av objekter
-Objekters egenskaper
-Riss og isofremstillinger.
-Lage layers
-Hvordan man gjør klar en tegning til plotting.

Innleveringsoppgave CADm2. 3 riss med senter-, symmetri- og skjulte linjer.

Isofremstilling på A3 ark.

Første modul gjennomført.

I går ble jeg ferdig med første modul oppgave. I denne modulen har jeg vært i gjennom leksjoner og oppgaver om autoCADs brukergrensesnitt, tegnehjelpere og tegneobjekter og bruken av disse. Innleverings oppgaven var å tegne en komfyr i top-,side- og frontriss, samt en isometrisk fremstilling av den.

Moduloppgave CADm1

Hus laget i Google Sketchup

Min første Google Sketchup modell

Da har jeg lekt meg litt med Google Sketchup for første gang. Har sett noen tutorials på youtube for å lære meg noe av det grunnleggende.

Bestemte meg for å lage en garasje og sette inn noen elementer fra sketchup warehouse.

Begynte med å tegne grunnflata til garasjen.

Deretter eskalerte jeg den, formet taket og lagde veggene.

Søkte litt rundt på sketchup warehouse og fant en bil og et vindu som jeg tilpasset til ønsket størrelse.Lagde også en utforing rundt inngangen og risset opp innkjørselen.

Tilslutt satte jeg litt farge på det hele og fjernet hjelpelinjene.

Trykk her for å laste ned Sketchup filen
