Oppgaven går ut på å designe en eksisterende messestand som du finner et bilde av på nettet. Dagene før jul skulle jeg sende inn 3 forslag til hva jeg kunne tenke meg å tegne utifra egen erfaring, og lærerne skulle sende tilbake det forslaget de mente passet meg best.
Jeg skal gjenskape denne scenen:
Objekter som skal modelleres:
- Barstoler i metall
- Sorte stoler
- Databord
- TV-skjerm
- Bærbar PC
- Lavt trebord
- Blomsterkasse
- Sølvgrå lamper
- Sorte Høyttalere
Hvert objekt skal modelleres og ha en layout med 3 riss, isofremstilling, målsetting, tittelfelt. Samt ha attributter for navn, bestillingsnummer og leverandør. Også skal jeg selvfølgelig tegne selve standen uten objektene og lage en plantegning av den. Jeg skal også lage en layout med plantegning av standen med objekter og en stykkliste/sammenstilling.
Tilslutt skal jeg legge på materialer og og lage en fotorealistisk presentasjon.
Har laget en timeplan som jeg tror skal være ganske realistisk. Jeg reiser på ferie søndag 15.januar, så må bruke helgen før til å jobbe inn noen dager. Har sikret meg god tid til rendring/material/lyssetting for det er det jeg er mest usikker på.
 |
| TIMEPLAN |
DAG 1:
I dag begynte jeg med å gjøre klar en template.fil så jeg slipper å sette opp en ny for hver tegning. Tok utgangspunkt i en vi har laget tidligere i studie.
Jeg begynte med å modellere den svarte lave stolen. Tenkte at den var den værste, så greit å bli ferdig med den. Her slet jeg litt med å få til bena riktig. vanskelig når det ikke går vinkelrett og passe med radiusene itilegg. Men det gikk tilslutt med hjelp av sweep, fillet og prøving og feiling. Merker at autocad ikke er helt på nett av og til og gjør litt som den selv ønsker. Sete gikk det bedre med. Jeg brukte box for å lage sete og ryggstøtta. Den lille nedknekken laget jeg ved å tegne buen i 2D og deretter dra den bortover med extrude. Droppet en god del av de skjulte linjene på layouten fordi det så så rotete ut og ikke gjorde målsetting noe enklere. Fikk heller ikke til å målsette radiusene, så der måtte jeg skrive på egenhånd, tror det har noe med at de ikke er vinkelrette i noen retninger.
 |
| Layout til lenestolen |
 |
| Stolbeina. |
Etter det modellerte jeg barstolen. Det var mye enklere fordi den hadde for det meste rette vinkler. Brukte samme metode her som på den lave stolen(sweep,fillet,box).
 |
| Barstol layout |
 |
| Databord |
 |
| Lavt bord |
DAG 2:
I dag har jeg fortsatt med modellering av objektene til standen. Det meste har gått smertefritt, untatt en liten "operasjon".
Jeg fikk ikke laget Block av datamaskinen jeg tegnet. Det har fungert fint på alle de andre objektene, men ikke denne. Finner ikke ut hva som er galt. Den mister det meste av avrundinger og knapper, så inntil videre bruker jeg ikke mer tid på å få den til å bli en Block. Skal sjekke det opp når jeg er ferdig med de andre objektene.
Tidsmessig ser det fortsatt veldig bra ut.
Dette fikk jeg gjort i dag:
 |
| Datamaskin(laget også layout til denne) |
 |
| Resultatet når jeg prøvde å lage en Block av maskinen. |
 |
| TV. Enkel og grei modellering. |
 |
| Blomsterkasse. |
DAG 3:
Idag var planen å gjøre unna det meste av det som skal tegnes. Jeg begynte med taklampa.
I starten brukte jeg litt tid på å finne riktig form, litt vanseklig å se utifra bilde, men føler jeg fikk den til nokså bra. Jeg brukte cylinder(elleptical) for å lage selve formen til lampa, innhulingen og falsen til glasset. Opphenget laget jeg ved å tegne den som 2d først og derretter bruke extrude. Itillegg lagde jeg noen M5x30 maskinskruer med 6-kanthode og et festehull på toppen av opphenget. Fikk litt problemer når jeg begynte med layouten og målsettingen. Det oppsto 2 stk "fatal error" som gjorde at jeg måtte starte autocad på nytt et par ganger. Vet ikke hva det var, men har ikke merket noe i etterkant. Nårt jeg skulle målsette merket jeg at målene ikke stemte med de jeg hadde på kladden foran meg. Jeg hadde forvekslet diameter og radius, men med litt hjep fra SCALE lot dette seg ordne nokså raskt.
Det siste som gjenstod av objekter da var høytaleren. Den var ikke noe problem.
 | ||
| Taklampe-layout |
 |
| Høytaler-layout |
Etter at alle objektene var ferdig tegnet var det selve messestanden som sto for tur. Den hadde jeg gruet meg litt til......men det var det ingen grunn til. Det gikk overaskende fint og smertefritt. Jeg hadde satt av over en dag(10timer) til dette, men var tegnet ferdig på 3 timer(mangler layout). Jeg lagde noen bokser som skulle illustrere bord og stoler, bare for å ha en vis kontroll på om målene på standen var riktig. Her har det gått mye i BOX-kommandoen. Skråveggene/taket laget jeg med BOX og SLICE, enklet og greit.
 |
| Helt i starten. |
 |
| Messestanden, med "hjelpebokser". |
DAG 4:
Dagen i dag startet jeg med å gjøre ferdig layouten til messestanden. Det var en grei sak, så brukte ikke lange tida på det.
Når layouten var ferdig lagde jeg en kopi av messestand-filen og begynte å sette inn de forskjellige objektene som blocker. Nevnte tidligere at jeg hadde problemer med å lage block av datamaskinen. Grunnen til det er at den var litt for kompleks for autocad. For mange avrundinger, små knapper etc. Jeg droppet tastaturet,USB-inngangene og skjermen, og da gikk det greit å sette den inn som Block i en annen tegning. Selve 3Dmodellen og layouten til datamaskina er med tastatur og alt.
 |

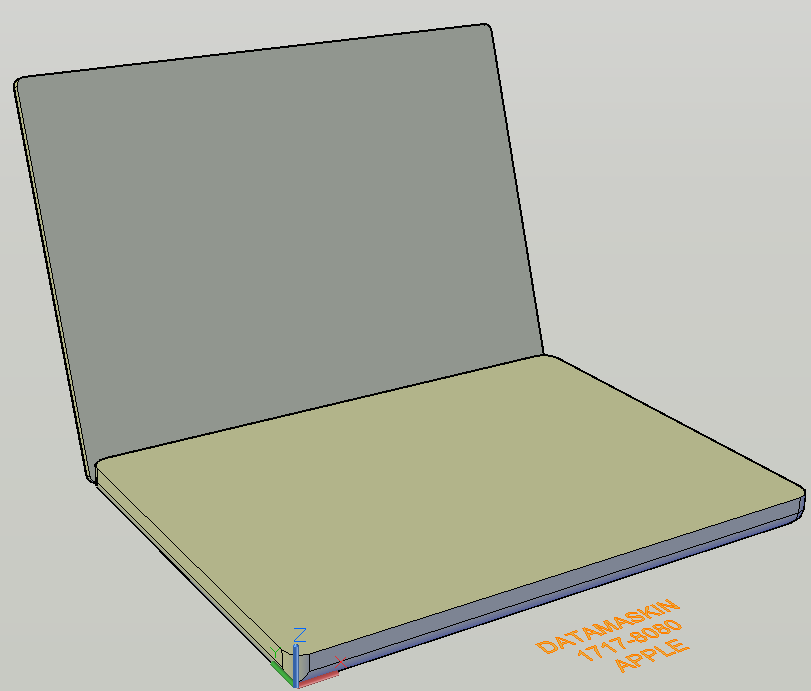

| Datamaskin for bruk i standen. |
En annen block jeg måtte forandre litt på var taklampa. Lampene i taket skal jo vris i forskjellige vinkler og det var vanskelig å få til når oppheng og lampa var en block. Jeg redefinerte den så bare selve lampa ble block. Så plasserte jeg opphengene på skinner jeg hadde laget og etterpå "monterte" jeg lampene på opphengene og justerte vinkelen til lampe og oppheng hver for seg. Var litt jobb med akkurat det og ble ikke helt ferdig med det i dag.
 | |
| Standen begynner å ta form. |
DAG 5:
Har ikke fått gjort så alt for mye i dag, men ble ferdig med å justere lampene. Så nå er standen sånn som den skal være med tanke på plassering og antall objekter. Jeg laget også en layout med plantegning der man ser objektene samt en stykkliste vedsiden av. Det gikk forsåvidt greit, utenom at Leveradør-attributten til noen taklamper hadde blitt endret til navnet 3Dorbittransparent. Men dette var enkelt å fikse på, og det oppdaterte seg i stykklisten etter endringen.
 | |
| Stykkliste laget ved hjelp av dataextraction. |
Itillegg tenkte jeg å skrive første mellomrapport imorgen og kanskje begynne å legge til materialer på objektene i standen.
DAG 6:
I dag begynte jeg dagen med å skrive mellomrapporten. Den skal oppsumere hvordan det har gått så langt og hvordan man ligger ann iforhold til timeplanen man satt opp før man begynte.
Etter det begynte jeg å se nærmere på hvorfor jeg ikke fikk til å lage en DWF.fil av layoutene og modellene. Dette brukte jeg masse tid på. Jeg fant ingen åpenlyste feil når jeg så gjennom tegningene, så jeg måtte prøve å lage en enkel dwf til hver enkelt fil for å finne ut hvor feilen lå. Jeg fant til slutt ut at det var blomsterkassa som var problemet. Vet ikke helt hvorfor, men det ble bra når jeg tegnet den på nytt igjen. Så noe som jeg tenkte var gjort på 5min tok plutselig flere timer.
 | |
| Error melding som viser at antall errors=0. Skjønner meg ikke helt på den. |
DAG 7:
I dag har jeg startet med å legge på materialer, sette opp lys og finne riktig kameravinkel. Dette er noe jeg endrer litt og litt på etterhvert som jeg går fremover. Så er ikke helt sånn jeg vil det skal være, men det er i nærheten. Alle materialene finnes allerede i Autocad, så jeg trenger ikke å lage egen texture maps i photoshop.
Jeg gjorde meg først ferdig med materialene i standen. Da slo jeg av alle andre layers for at det ikke skulle bli så hardt og jobbe for maskina og det gir en bedre oversikt over standen. Jeg satt opp og justerte lysene rundt standen imens jeg holdt på.
Når jeg skulle legge materialer på objektene gjorde jeg dette i Block editor. Da slipper jeg ta et og et objekt av gangen. Så vis jeg åpner taklampen i block editor og legger på materialer, så oppdateres alle 20 taklampene i standen.
Jeg har kommet et godt stykke på vei og det er bare TVen som mangler materialer, men som sagt må det justeres litt på materialer og lys etterhvert som jeg ser objektene sammen. Morgendagen regner jeg med går med til å finpusse scenen.
 |
| Lys og kamera. Lysene kaster ikke skygger. Det skal lysene i lampene gjøre. |
 |
| Standen i modelspace. |
 |
| Raskt renderbilde av standen. Mangler bare TVen. |
Det første på planen i dag var å gjøre ferdig TVen. Den var det eneste objektet som manglet material.
Når jeg var ferdig aktiverte jeg alle layerne så alt var synlig i scenen og tok en prøve render for å se hvordan skygger og lysstyrke så ut. Jeg endret posisjonen på 2 spotlights og gjorde så at spotlighten helt til høyre i scenen kastet skygge. Det ble nokså likt som det i orginalbildet. Har også satt inn spotter i noen av taklampene. Disse har en svak lysstyrke og høy "fall-off angle" for å få en myk overgang fra senter til ytterkant der lyset treffer veggen.
Etter en god del render forsøk kom jeg tilslutt frem til en innstilling som jeg var fornøyd med. Jeg rendret et presentasjonsbilde av standen med samme kameravinkel som orginalbildet og 3 bilder som viser litt mer detaljer av standen. Jeg skal redigere bildene i photoshop senere. Noen skygger og gjenspeilinger som jeg ikke var helt fornøyd med på detalj-bildene. Presentasjonsbilde var nok det beste bilde, men må inn i photoshop for å legge inn foilager av personer, planter etc. for å få litt mer liv i scenen. Må også fikse litt på noen skarpe overganger som f.eks overgangen mellom bord og gulv(veldig skarpt og markant).
På slutten av dagen laget jeg en motionpath for en animasjon av scenen. Her måtte jeg også teste ut litt forskjellige renderinnstillinger før jeg fikk det resultatet jeg ville. Jeg slo av alle lys og justerte på brightness istedet. Satte FPS til 50, resolution 640x480 og format til mpg.
 |
| Lysoppsett. |
 |
| Datamaskin og TV |
 |
| Fra motsatt side. Må redigere skyggene litt. |
 |
| Sittegruppe. |
 |
| Renderbildet uten lys |
 |
| Renderbildet med lys og skygger. |
 |
| Motionpath til animasjonen. Den ender opp med å vise JOGO-logoen på den hvite veggen. |
 |
| Renderinnstillinger til bildene. |
Første forsøk ble ikke så bra. Lysene flimrer og det hele ble ganske rotete.
DAG 9:
Idag kom jeg på at det var noe jeg hadde glemt å gjøre etter jeg var ferdig med standen i AutoCad, det var å bruke eTransmit for å lage en zip. fil. Zip.filen inneholder DWG. filen til standen og bilde-filene til de materialene som er brukt. Dette er veldig viktig når man skal sende filen til en annen som kanskje ikke har materialene på sin PC.
Etter det organiserte jeg innleveringsmappen og forsikret meg at alt var med og i orden.
Nå var det bare å redigere renderbildene i photoshop som sto igjen. Det første jeg gjorde var å finne bilder til foilageer i google. Personer planter etc. og bakgrunn.
Bildene var enkle å klippe ut siden bakgrunnen var hvit. Brukte magic wand tool for å klippe for så å slette bakgrunnen og lagre som TIFF. fil. Her er en siden jeg fant plantene: KLIKK HER. Masse forskjellige planter og trær med hvit bakgrunn som gjør det enkelt å klippe ut.
Jeg åpnet derretter renderbilde av standen. Her begynte jeg med å justere litt på kontrasten og lyset så det ikke ble så grått. Så limte jeg foilage inn i standen så de la seg på hver sin layer. For å få plassert planten jeg klippe ut blomsterkassa og lagre den på en egen layer. Da kunne jeg sette planten bak blomsterkasse-layeren. Brukte transform for å endre litt på formen på planten og endret litt på fargen med hue/saturation. Jeg kopierte planten og gjorde om litt på formen og fargen for at de ikke skulle se helt like ut.
Gjorde samme prosses med personene, men her måtte jeg være litt mer nøye når jeg brukte transform for å få det til å se mest mulig naturlig ut. Jeg endret fargen på slipset til mannen og kjolen til damen for å matche fargene i standen. Til det brukte jeg magic wand tool og justerte på Tolerance ettersom hva jeg ville markere og ikke.
La også Jogo logoen inn i TV skjermene. Da klipte jeg ut skjermen på Tven og la logoen på en layer bak og brukte transform.
Når alle foilagene var tilpasset gikk jeg over med burntool for å legge litt skygge på foilagene og på gulvet.
Tenkte en god stund på hvilken bakgrunn jeg ville bruke. Det var ikke lett, så jeg endte på noe som var ganske knæsht og grand prix aktig, og egentlig ikke helt meg, men det funker.
Redigerte også de andre renderbildene. Fjernet noen skygger som forstyrret, endret på lys/kontrast, la inn plantefoilager etc.
DAG 10:
Idag var siste dagen med semesteroppgaven. Det stemte akkurat med min timeplan også. Jeg har skrevet en sluttrapport som tar for seg de forskjellige stegene i oppgaven og hvordan jeg selv syns det har gått. Brukte litt tid på det og følte at bloggen kom til sin nytte når jeg skulle se litt tilbake på hva jeg har gjort.
Det siste jeg gjorde før jeg leverte oppgaven var å organisere og sjekke mappene så jeg var sikker på at alt var med før jeg komprimerte onneleveringen til to zip.filer. Grunnen til at jeg måtte dele zip.filen er fordi vi kan bare laste opp filer som er maks 50mb og min var på rundt 55mb.
Så nå er det bare å vente på dommen og imellom tiden tar jeg meg noen uker fri og drar på ferie til USA. Når jeg kommer tilbake skal jeg begynne med Autodesk Inventor. Gleder meg til det, selv om jeg må jobbe inn en del.
DAG 9:
Idag kom jeg på at det var noe jeg hadde glemt å gjøre etter jeg var ferdig med standen i AutoCad, det var å bruke eTransmit for å lage en zip. fil. Zip.filen inneholder DWG. filen til standen og bilde-filene til de materialene som er brukt. Dette er veldig viktig når man skal sende filen til en annen som kanskje ikke har materialene på sin PC.
Etter det organiserte jeg innleveringsmappen og forsikret meg at alt var med og i orden.
Nå var det bare å redigere renderbildene i photoshop som sto igjen. Det første jeg gjorde var å finne bilder til foilageer i google. Personer planter etc. og bakgrunn.
Bildene var enkle å klippe ut siden bakgrunnen var hvit. Brukte magic wand tool for å klippe for så å slette bakgrunnen og lagre som TIFF. fil. Her er en siden jeg fant plantene: KLIKK HER. Masse forskjellige planter og trær med hvit bakgrunn som gjør det enkelt å klippe ut.
 |
| Foilage klar til å kopieres inn i en annen tegning. |
Gjorde samme prosses med personene, men her måtte jeg være litt mer nøye når jeg brukte transform for å få det til å se mest mulig naturlig ut. Jeg endret fargen på slipset til mannen og kjolen til damen for å matche fargene i standen. Til det brukte jeg magic wand tool og justerte på Tolerance ettersom hva jeg ville markere og ikke.
La også Jogo logoen inn i TV skjermene. Da klipte jeg ut skjermen på Tven og la logoen på en layer bak og brukte transform.
 |
| Ny farge på kjole og logo på skjermene. |
Tenkte en god stund på hvilken bakgrunn jeg ville bruke. Det var ikke lett, så jeg endte på noe som var ganske knæsht og grand prix aktig, og egentlig ikke helt meg, men det funker.
Redigerte også de andre renderbildene. Fjernet noen skygger som forstyrret, endret på lys/kontrast, la inn plantefoilager etc.
 |
| Presentasjonsbilde med foilager. |
DAG 10:
Idag var siste dagen med semesteroppgaven. Det stemte akkurat med min timeplan også. Jeg har skrevet en sluttrapport som tar for seg de forskjellige stegene i oppgaven og hvordan jeg selv syns det har gått. Brukte litt tid på det og følte at bloggen kom til sin nytte når jeg skulle se litt tilbake på hva jeg har gjort.
Det siste jeg gjorde før jeg leverte oppgaven var å organisere og sjekke mappene så jeg var sikker på at alt var med før jeg komprimerte onneleveringen til to zip.filer. Grunnen til at jeg måtte dele zip.filen er fordi vi kan bare laste opp filer som er maks 50mb og min var på rundt 55mb.
Så nå er det bare å vente på dommen og imellom tiden tar jeg meg noen uker fri og drar på ferie til USA. Når jeg kommer tilbake skal jeg begynne med Autodesk Inventor. Gleder meg til det, selv om jeg må jobbe inn en del.
